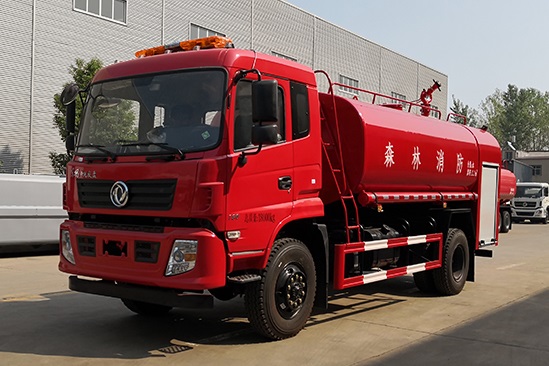

东风四驱森林消防车消防炮使用说明
1、消防炮应在使用压力范围内使用。
2、应经常检查炮的完好性和操作灵活性，发现紧固件松动，应及时修理，使炮一直处于
良好的使用状态。
3、射水操作时，松开锁紧螺钉，调整好炮的喷射方向和角度，然后提高至所使用的压力。
4、转动射流调节环即可实现水的直流变换为开花，或将开花变换为直流。
5、每次使用后，应喷射一段时间的清水，然后将炮内水放净。
6、炮转动部位应经常加润滑剂，以保证转动灵活。
7、喷射时，炮口前绝对不能站人。
8、炮不能用以扑灭带电设备，以免触电。
9、非工作状态下，炮应置水平状态，并用防雨布盖好。

一、东风四驱森林消防车整车配置

1. 外廓尺寸：7900mm×2500 mm×3000 mm

2. 乘员人数： 3

3. 水罐：容积11100 L

4. 水泵：流量30L/S@1.0MPa

5. 水炮：流量30L/S@0.8MPa，射程不小于55m。

二、 底盘

1. 型号：东风EQ2180GD5DJ

2. 驱动型式：4×4

3. 轴距：4500mm

4. 发动机：

型号为ISB190 50，直列六缸、水冷、高压共轨、增压中冷柴油发动机

l 额定输出功率为：140KW

l 排放标准：国Ⅴ

5. 变速箱：机械式手动变速箱，6个前进档

6. 转向系统：左置，液压助力转向，方向盘高度和角度可调

7. 制动系统

l 行车制动：真空助力制动

l 驻车制动：中央鼓式制动

l 辅助制动：发动机排气制动

8. 最高车速：90km/h

9. 取力器：全功率夹心式取力器，电磁阀控制，飞溅润滑。

三、 驾乘室

1. 结构：整体钢骨架焊接平头驾驶室，固定型。

2. 布局：单排驾驶室，乘员人数为3。

3. 设备：除原车设备外，还装有取力器开关、侧标志灯开关、手油门等。

四、 上装

(一) 罐体

1. 容积：11100L（水）。

2. 结构：

l 方圆焊接结构，内设防荡隔板和防浪孔。

l 人孔及人孔盖1套，直径φ500 mm。

l 注水管位于罐体右边，通径为DN65。

l 排污管1个，位于罐体底部，通径为DN40。

3. 材质：采用优质碳钢材料焊接而成，筒体厚度为4mm，封头厚度为5mm。内壁可做防腐处理，经久耐用。

4. 设备：

l 人孔盖：带快速锁紧及开启装置，开启快捷、安全。

l 排污阀：手动控制

(二) 器材箱

1. 结构：

l 泵室与罐体为整体式结构，尾部对开门。

l 下裙边两侧各带一个工具箱。

l 根据器材固定需要，配置铝合金型材固定架或隔板。

2. 材质：泵室蒙皮为优质碳钢材料。

3. 顶部：采用防滑作用的花纹板及防护栏，确保人员安全，也可放置工具，水带等。

4. 罐体侧前方配备可供消防人员上下的爬梯。



五、 消防泵及水路系统

1． 消防泵

l 型号：CB10/30 车用消防泵

l 安装位置：后置

l 流量及压力：30L/S@1.0MPa

l 引水时间：≤35秒（7米吸深时）

2． 消防炮

l 型号：PS30 车载手动炮

l 安装位置：泵室顶部

l 流量及压力：30L/S@0.8MPa

l 射程：不小于55m

l 旋转角度：360°

l 俯仰角；-15°～60°

3． 消防管路

l 罐吸水管路：DN100，带手动蝶阀，右置向前

l 外吸水管路：DN100，后置向后

l 炮出水管路： DN65，带止回阀，顶置向上

l 水带出水管路： 2×DN65，带手动球阀，顶置左右各1

l 泵往罐注水管路：DN40，带手动球阀，右置向前

l 消防栓注水管路：DN65，带管牙扪盖，罐体右侧

l 放余水管路：位于泵、罐体及管路的最低处，以防泵、罐及管路等在低温状态下冻裂。
